Ուղղահայաց տիպի ավտոմատ կլոր տարայի մակնշման մեքենա

Այս մեքենան կիրառելի է շրջանաձև մակերևույթի մակնշման համար, ինչպիսիք են ՝ կլոր տարան, մանրամասն կիրառման նկարագրությունը ՝ հետևյալ աղյուսակում.

Թողարկում	Դիմումի նկարագրությունը
Կիրառելի բեռնարկղ	Մի մեքենայի համար կարող են ընտրվել հետևյալ սցենարները. 1) Կլոր կոնտեյներ, ինչպիսին է կլոր շիշը 2) շրջանաձև մակերես, ինչպիսին է շրջանաձև աղեղի հատվածով տարա
Պիտակի կիրառելի տեսակը	Ինքնասոսնձվող պիտակ 1) որպես ստանդարտ ոչ թափանցիկ 2) թափանցիկ, որպես ընտրովի
Պիտակի քանակը	1) 1 պիտակ 2) 2 պիտակ, որոնք տպված են մեկ պիտակի գլանափաթեթի վրա

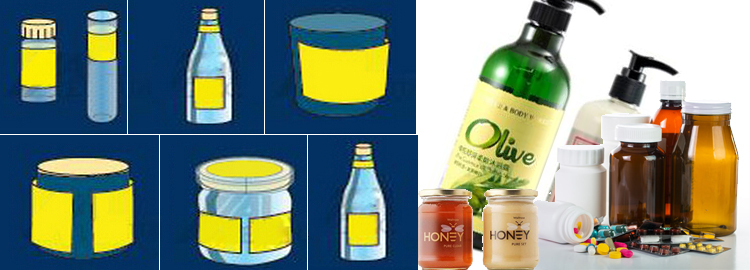

Ստորև բերված են տարաների հղման ոճը.

Ստանդարտ հատկություններ

• Հարմար է կլոր տարայի կամ կոնտեյներով, որի հատվածը ունի շրջանաձև աղեղ, ազդանշան կամ կրկնակի պիտակավորում

• Չժանգոտվող պողպատ 304 և բարձրակարգ ալյումինե խառնուրդ, որպես մեքենայի կառուցում

• Հատուկ պիտակավորման գլուխները հնարավորություն են տալիս պիտակի խստացումը և լարվածությունն ավելի կայուն: Եվ հավաստիացրեք պիտակավորման ճշգրտությունը:

• Պրոֆեսիոնալը պիտակավորում սարքը բարձրացնում է պիտակավորման որակը: Ապահովելու համար առանց կնճիռների և պղպջակների: Եվ համընկնման խստությունը:

• Կալիբրացման կշեռքները հարմար սարք են `պարունակության պարունակության հարմարեցման համար

• PLC և հպման էկրան HMI հսկողություն ՝ խելացի գործողության և խնդիրների նկարահանումների հասնելու համար

• Խելացի հսկողություն, ֆոտոէլեկտրական ավտոմատ հետևում, որի վրա չկա որևէ պիտակավորում, չկա պիտակի ինքնորոշում

Ընտրովի հատկություններ

• Թափանցիկ պիտակների հայտնաբերման ցուցիչ

• Կոդի առցանց տպագրություն

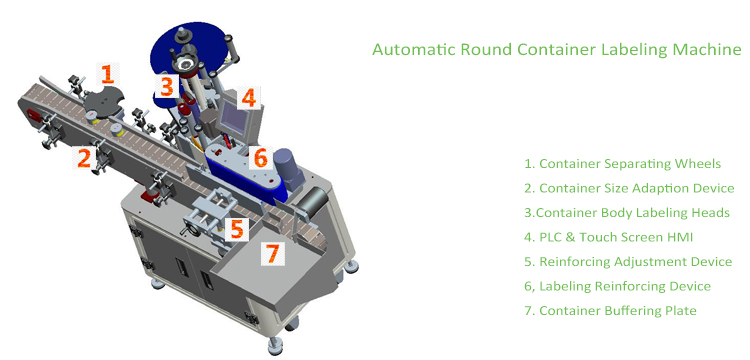

Համաձայն PLC պարամետրի կարգավորման `հպման էկրան HMI- ի միջոցով, բեռնարկղը հոսանքից հոսող գործընթացից` փոխակրիչի միջոցով: Անցեք բեռնարկղը անջատող անիվները: Տարաների համաժամեցման և պիտակավորման հայտնաբերման համակարգի հետ համակցված կոնտեյները ստանում է պիտակավորման գլուխների ճշգրիտ պիտակավորում: Պիտակավորման ամրապնդող սարքը կապահովի պիտակավորման որակը որպես վերջնական քայլ:

Բացառությամբ մեքենայի դիզայնի, հիմնական բաղադրիչների կազմաձևերը որոշելու են մեքենայի կամ համակարգի որակը, ստորև ներկայացված է հիմնական բաղադրիչների կարճ ցուցակի կազմաձևը.

Ոչ	Բաղադրիչները	Նյութ / կարճ ցուցակը
1	Ծրագրավորվող տրամաբանության վերահսկիչ	Delta, Siemens, Mitsubishi, Panosonic
2	Սենսորային էկրան	Weinview, Siemens, Delta, Kinco, Panosonic
3	Stepper / Servo Motor	Teco, Delta, Panosonic, Leadshine
4	Հաճախության փոխարկիչ	Դելտա, Շնայդեր, Լիդդայն
5	Հիմնական էլեկտրական բաղադրիչներ	Schneider, Chint, Ls, Ark
6	Հիմնական պաշտպանություն և ռելեներ	Schneider, Delixi
7	Մխոց, ֆիլտր	Airtac, SMC
8	Photocell սենսոր	Ինքնագիր, Քիենս, Լյուզ, Պանոսոնիկ, Դատալիկ

Կատալոգ 1J-x-xxxxx
Վերահսկման մեթոդը	Ավտոմատ
Պիտակի քանակը	1-ը `որպես ստանդարտ, կամ 2 պիտակը, որոնք տպվում են նույն պիտակի վրա
Պիտակի թափանցիկություն	Ոչ թափանցիկ
Սոսինձ	Ինքնասոսնձվող
Կոդավորող / տպագրական մեքենա	Բացառել
Պիտակի լայնությունը	15-150 մմ - Ներառեք հետևի թուղթը
Պիտակի երկարությունը	20-340 մմ
Պիտակավորման արագություն	30-80 հատ / րոպե նորմալ շարժիչի համար 40-120 հատ / րոպե սերվերային շարժիչի համար
պիտակավորում հանդուրժողականություն	+/- 1 մմ
Բեռնարկղի տրամագիծը	25-100 մմ
Roller արտաքին տրամագիծը	280 մմ-մաքս
Roller ներքին տրամագիծը	76 մմ
Ստանդարտ արագություն	Servo շարժիչ ՝ 5 ~ 25 մ / րոպե Քայլի շարժիչ ՝ 5 ~ 19 մ / րոպե
Սեղմեք անհրաժեշտ օդ	Ոչ կիրառելի
Օդի սպառում	Ոչ կիրառելի
Էլեկտրաէներգիայի պահանջը	AC 220V 50 / 60HZ
Էլեկտրաէներգիայի սպառում	0,53 Կվտ
Մոտավոր քաշը (զուտ)	185 կգ
Չափը ('մմ)	1950 * 1100 * 1300 մմ

Գործնականում համեմատվելով շուկայում առկա պարզ մեքենայի հետ, մենք ավելի շատ կենտրոնանում ենք մանրամասների, առավելությունների վրա, ինչպես նշված է հետևյալ աղյուսակում.

Պիտակավորում նպատակ	Մեր դիզայնը
Ոչ մի կնճիռ	Ներառեք ա) Պիտակի ուղղորդում և քաշում բ) պիտակի լարվածության պահպանում, գ) պիտակի բաժանման գործընթացները
Ոչ փուչիկները	Պիտակավորիչ և ամրապնդող սարքեր
Urշգրիտ պիտակավորում	ա) Բարձր որակի և դիրքի կարգավորելի պիտակի հայտնաբերման սենսոր բ) բեռնարկղերի դիրքի ճշգրտման սարք գ) Պիտակավորման համաժամացման հսկողություն
Flexibleկուն գործողություն	ա) Պեդալների կառավարում / Ավտոմատ հայտնաբերում բ) Մեկ կամ կրկնակի պիտակներ գ) Կոդի տպագրությունը կարող է ինտեգրվել դ) Ճկուն ծրագրավորում PLC-ով ե) Անհրաժեշտ պաշտպանություն, ինչպես կարճ միացում, գերբեռնվածություն և այլն

Փաստաթղթավորում

Որպեսզի ձեզ հնարավորություն ընձեռնեք հարմարավետորեն հասկանալ մեր արտադրանքը, գնումների փուլում տրամադրվելու են հետևյալ փաստաթղթերը, բայց ոչ սահմանափակ,

Ոչ	Փաստաթուղթ	Կոդ	Նկարագրություն
1	Ապրանքների ընտրության ուղեցույց	SG	Ընտրելու կամ ընտրելու հաճախորդների համար հարմար ապրանքատեսակները Ընտրության ուղեցույցի հետադարձ կապի վերաբերյալ, որոնք ներառում են ծրագրի նախապատմությունը, պարամետրերը և հաճախորդի այլ պահանջ:
2	Ապրանքների պրոֆիլ	ՊՊ	Հաճախորդներին հնարավորություն ընձեռելու հասկանալու արտադրանքի նկարագրությունը, Հիմնական հատկությունների, ծածկագրերի, շինանյութերի, բնորոշ ապրանքների, հաստատումների և կամընտրանքային հատկությունների ծածկոցները:
3	Տեղադրման հրահանգ	ԻՆ	Սարքավորումների տեղադրման քայլը բացատրելու, ինչպես նաև շահագործման հանձնարարականներ ներառելու համար
4	Օգտագործողի ձեռնարկ	Հ.Մ.	Գործողության և տեխնիկական սպասարկման և խնդիրների նկարահանումների բովանդակությունը լուսաբանելու համար

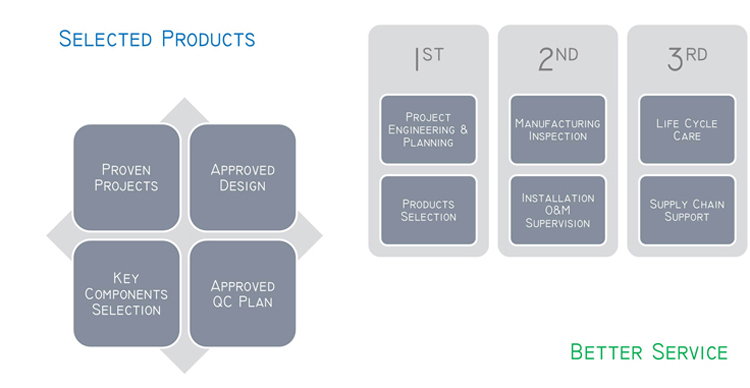

Մեր ծառայությունները

Անհատականացում

Անհատականացման փիլիսոփայություն

Atingուցադրվող արտադրանքը կարող է կատարելապես չբավարարել ձեր պահանջները, մեր փիլիսոփայությունն այն է, որ ձեր իրական կարիքը հարմարեցնեք, պարապունակությունն ու գործառույթը նվազագույնի հասցնելու համար: Ձեզ ապահովել կատարողականը և ծախսերի հավասարակշռված արտադրանքները: Անհատականացման ժամանակ հաշվի են առնվում հետևյալ գործոնները.

• Թափանցիկ պիտակների հայտնաբերման ցուցիչ

• Կոդի առցանց տպագրություն

Ընտրության ուղեցույց

Ընտրության ուղեցույցները հասանելի են շրջանառության համար, կապվեք մեզ հետ ՝ ապրանքատեսակների ընտրության և հարմարեցման աջակցություն ստանալու համար:

Հայտարարություն

• Այս պրոֆիլում ցուցադրվող նկարները ներկայացնում են միջակայքի ապրանքներ և ենթակա են նորագույն կամ հարմարեցված դիզայնի
• Փաստաթղթերի թարմացման հսկայական քանակի պատճառով, այս պրոֆիլում նշված տվյալները կարող են ժամանակին չթարմացվել, խնդրում ենք կապվել մեր հաճախորդների ծառայության հետ `նորագույն տարբերակի համար:
• Առանձնահատկությունները կամ գործառույթները այս պրոֆիլում հայտնվում են ՝ չակերտների լրացուցիչ նկարագրության ենթակա
