T ուղղահայաց տիպի ավտոմատ կլոր տարաների մակնշման մեքենա

Այս մեքենան կիրառելի է շրջանաձև մակերևույթի մակնշման համար, ինչպիսիք են ՝ կլոր տարան, մանրամասն կիրառման նկարագրությունը ՝ հետևյալ աղյուսակում.

ԹողարկումԴիմումի նկարագրությունը
Կիրառելի բեռնարկղՄի մեքենայի համար կարող են ընտրվել հետևյալ սցենարները.

1) կլոր բեռնարկղ, օրինակ, կլոր շիշ

2) շրջանաձև մակերես, օրինակ, տարաներով, շրջանաձև կամարի հատվածով

Պիտակի կիրառելի տեսակըԻնքնասոսնձվող պիտակ

1) Ոչ թափանցիկ, ինչպես ստանդարտ

2) թափանցիկ, որպես ընտրովի

Պիտակի քանակը1) 1 պիտակ

2) 2 պիտակ, որոնք տպվում են մեկ պիտակի ժապավենի վրա

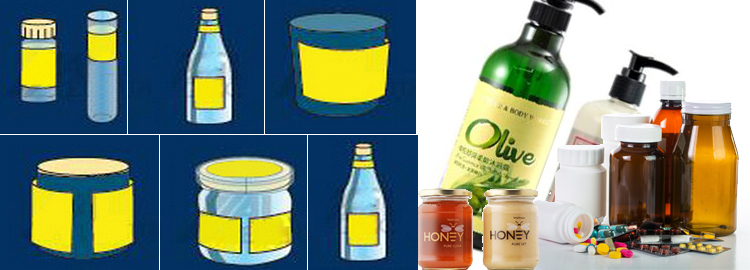

Ստորև բերված են տարաների հղման ոճը.



T ուղղահայաց տիպի ավտոմատ կլոր տարաների մակնշման մեքենա



Ստանդարտ հատկություններ



• Հարմար է կլոր տարայի կամ կոնտեյներով, որի հատվածը ունի շրջանաձև աղեղ, ազդանշան կամ կրկնակի պիտակավորում

• Չժանգոտվող պողպատ 304 և բարձրակարգ ալյումինե խառնուրդ, որպես մեքենայի կառուցում

• Հատուկ պիտակավորման գլուխները հնարավորություն են տալիս պիտակի խստացումը և լարվածությունն ավելի կայուն: Եվ հավաստիացրեք պիտակավորման ճշգրտությունը:

• Մասնագիտական պիտակավորման սարքը ուժեղացնում է պիտակավորման որակը: Ապահովելու համար կնճիռներ և փուչիկներ: Եվ համընկնման խստությունը:

• Կալիբրացման կշեռքները հարմար սարք են `պարունակության պարունակության հարմարեցման համար

• PLC և հպման էկրան HMI հսկողություն ՝ խելացի գործողության և խնդիրների նկարահանումների հասնելու համար

• Խելացի հսկողություն, ֆոտոէլեկտրական ավտոմատ հետևում, որի վրա չկա որևէ պիտակավորում, չկա պիտակի ինքնորոշում



 Ընտրովի հատկություններ



• Թափանցիկ պիտակների հայտնաբերման ցուցիչ

• Կոդի առցանց տպագրություն



Համաձայն PLC պարամետրի կարգավորման `հպման էկրան HMI- ի միջոցով, բեռնարկղը հոսանքից հոսող գործընթացից` փոխակրիչի միջոցով: Անցեք բեռնարկղը անջատող անիվները: Տարաների համաժամեցման և պիտակավորման հայտնաբերման համակարգի հետ համակցված կոնտեյները ստանում է պիտակավորման գլուխների ճշգրիտ պիտակավորում: Պիտակավորման ամրապնդող սարքը կապահովի պիտակավորման որակը որպես վերջնական քայլ:

Բացառությամբ մեքենայի դիզայնի, հիմնական բաղադրիչների կազմաձևերը որոշելու են մեքենայի կամ համակարգի որակը, ստորև ներկայացված է հիմնական բաղադրիչների կարճ ցուցակի կազմաձևը.



ՈչԲաղադրիչներըՆյութ / կարճ ցուցակը
1Ծրագրավորվող տրամաբանության վերահսկիչDelta, Siemens, Mitsubishi, Panosonic
2Սենսորային էկրանWeinview, Siemens, Delta, Kinco, Panosonic
3Stepper / Servo MotorTeco, Delta, Panosonic, Leadshine
4Հաճախության փոխարկիչԴելտա, Շնայդեր, Լիդդայն
5Հիմնական էլեկտրական բաղադրիչներSchneider, Chint, Ls, Ark
6Հիմնական պաշտպանություն և ռելեներSchneider, Delixi
7Մխոց, ֆիլտրAirtac, SMC
8Photocell սենսորԻնքնագիր, Քիենս, Լյուզ, Պանոսոնիկ, Դատալիկ



Կատալոգ 1J-x-xxxxxT-21100
Վերահսկման մեթոդըԱվտոմատ
Պիտակի քանակը1-ը `որպես ստանդարտ, կամ 2 պիտակը, որոնք տպվում են նույն պիտակի վրա
Պիտակի թափանցիկությունՈչ թափանցիկ
ՍոսինձԻնքնասոսնձվող
Կոդավորող / տպագրական մեքենաԲացառել
Պիտակի լայնությունը15-150 մմ - Ներառեք հետևի թուղթը
Պիտակի երկարությունը20-340 մմ
Պիտակավորման արագություն30-80 հատ / րոպե նորմալ շարժիչի համար

40-120 հատ / րոպե սերվերային շարժիչի համար

պիտակավորում հանդուրժողականություն+/- 1 մմ
Բեռնարկղի տրամագիծը25-100 մմ
Roller արտաքին տրամագիծը280 մմ-մաքս
Roller ներքին տրամագիծը76 մմ
Ստանդարտ արագությունServo շարժիչ ՝ 5 ~ 25 մ / րոպե

Քայլի շարժիչ ՝ 5 ~ 19 մ / րոպե

Սեղմեք անհրաժեշտ օդՈչ կիրառելի
Օդի սպառումՈչ կիրառելի
Էլեկտրաէներգիայի պահանջըAC 220V 50 / 60HZ
Էլեկտրաէներգիայի սպառում0,53 Կվտ
Մոտավոր քաշը (զուտ)185 կգ
Չափը ('մմ)1950 * 1100 * 1300 մմ

Գործնականում համեմատվելով շուկայում առկա պարզ մեքենայի հետ, մենք ավելի շատ կենտրոնանում ենք մանրամասների, առավելությունների վրա, ինչպես նշված է հետևյալ աղյուսակում.

Պիտակավորում նպատակՄեր դիզայնը
Ոչ մի կնճիռՆերառեք

ա) պիտակի ուղեցույց և քաշում

բ) պիտակի լարվածության պահպանում.

գ) պիտակի տարանջատման գործընթացները

Ոչ փուչիկներըՊիտակավորիչ և ամրապնդող սարքեր
Urշգրիտ պիտակավորումա) բարձրորակ և դիրքի կարգավորելի պիտակի հայտնաբերման ցուցիչ

բ) բեռնարկղային պոզիտոնի ճշգրտման սարք

գ) պիտակավորման համաժամացման վերահսկողությունը

Flexibleկուն գործողությունա) ոտնակի հսկողություն / ավտոմատ հայտնաբերում

բ) մեկ կամ երկակի պիտակներ

գ) Կոդի տպումը կարող է ինտեգրվել

դ) PLC- ի կողմից ճկուն ծրագրավորում

ե) Անհրաժեշտ պաշտպանություն, ինչպես կարճ միացում, գերբեռնվածություն և այլն



Փաստաթղթավորում

Որպեսզի ձեզ հնարավորություն ընձեռնեք հարմարավետորեն հասկանալ մեր արտադրանքը, գնումների փուլում տրամադրվելու են հետևյալ փաստաթղթերը, բայց ոչ սահմանափակ,



ՈչՓաստաթուղթԿոդՆկարագրություն
1Ապրանքների ընտրության ուղեցույցSGԸնտրելու կամ ընտրելու հաճախորդների համար հարմար ապրանքատեսակները Ընտրության ուղեցույցի հետադարձ կապի վերաբերյալ, որոնք ներառում են ծրագրի նախապատմությունը, պարամետրերը և հաճախորդի այլ պահանջ:
2Ապրանքների պրոֆիլՊՊՀաճախորդներին հնարավորություն ընձեռելու հասկանալու արտադրանքի նկարագրությունը, Հիմնական հատկությունների, ծածկագրերի, շինանյութերի, բնորոշ ապրանքների, հաստատումների և կամընտրանքային հատկությունների ծածկոցները:
3Տեղադրման հրահանգԻՆՍարքավորումների տեղադրման քայլը բացատրելու, ինչպես նաև շահագործման հանձնարարականներ ներառելու համար
4Օգտագործողի ձեռնարկՀ.Մ.Գործողության և տեխնիկական սպասարկման և խնդիրների նկարահանումների բովանդակությունը լուսաբանելու համար



Մեր ծառայությունները

T ուղղահայաց տիպի ավտոմատ կլոր տարաների մակնշման մեքենա



Անհատականացում



Անհատականացման փիլիսոփայություն



Atingուցադրվող արտադրանքը կարող է կատարելապես չբավարարել ձեր պահանջները, մեր փիլիսոփայությունն այն է, որ ձեր իրական կարիքը հարմարեցնեք, պարապունակությունն ու գործառույթը նվազագույնի հասցնելու համար: Ձեզ ապահովել կատարողականը և ծախսերի հավասարակշռված արտադրանքները: Անհատականացման ժամանակ հաշվի են առնվում հետևյալ գործոնները.



• Թափանցիկ պիտակների հայտնաբերման ցուցիչ

• Կոդի առցանց տպագրություն





Ընտրության ուղեցույց



Ընտրության ուղեցույցները հասանելի են շրջանառության համար, կապվեք մեզ հետ ՝ ապրանքատեսակների ընտրության և հարմարեցման աջակցություն ստանալու համար:



Հայտարարություն

  • Այս պրոֆիլում ցուցադրվող նկարները ներկայացնում են միջակայքի ապրանքներ և ենթակա են նորագույն կամ հարմարեցված դիզայնի
  • Փաստաթղթերի թարմացման հսկայական քանակի պատճառով, այս պրոֆիլում նշված տվյալները կարող են ժամանակին չթարմացվել, խնդրում ենք կապվել մեր հաճախորդների ծառայության հետ `նորագույն տարբերակի համար:
  • Առանձնահատկությունները կամ գործառույթները այս պրոֆիլում հայտնվում են ՝ չակերտների լրացուցիչ նկարագրության ենթակա
